C70 カーナビ換装 音声AUX接続

GWに交換したPanasonicゴリラ ポータブルナビ。



前のナビはSANYOゴリラ。

TFT液晶パネルで発色も良く、外光にもある程度は強かった。

FMトラスンミッター内臓でTV音声がカーステで拾えた。

ナビガイド音声はナビ本体スピーカから出せたので、TV音声と両方同時に出せた。



新しいナビはFMトランスミッターもダイバーシティーアンテナも無い。

FMトランスミッターを別付けするにしても、一旦はナビ本体スピーカーで使ってみた。









ショボイ。。。f:id:akizo_da:20200715232154g:plain

シャカシャカと高音だし、走ると聞こえない。

そのクセ停まると五月蠅い。

載せ換えするためのアダプタに気が行ってて、音声まで考えが及んでなかったわ。f:id:akizo_da:20200715232113g:plain

https://akizo-da.hatenablog.com/entry/2020/05/10/170100

別宅で山ノ神と電話やり取りしてて はた と気がついた。

「せや。ヘッドホン出力からAUXに入力すりゃええやん。f:id:akizo_da:20200723131627g:plain 何で気いつけへんかったんやろ。f:id:akizo_da:20200715232101g:plain



オリンピック連休(オリパラは1年延期されたけど)に合わせてオス-オスのミニジャックステレオケーブルを〇ゾンで調達。

他にも調達品があったので送料無料やし。



帰阪に合わせて車内情報収集端末の音声良化対応(ナビのTV音声)を実施。

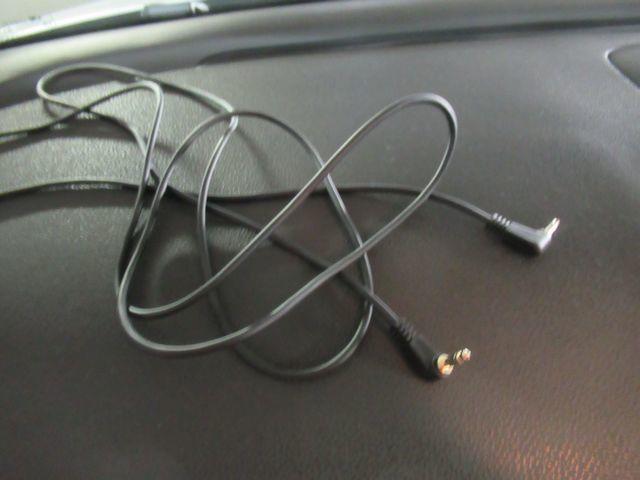

調達した音声ケーブル 両端F型

f:id:akizo_da:20200723132211j:plain

課題はセンターエアコン吹き出し口の取外し。

f:id:akizo_da:20200723132304j:plain

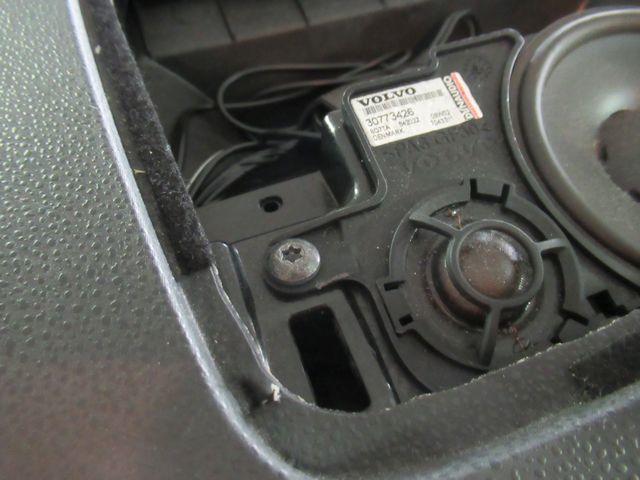

センタースピーカを外す。

f:id:akizo_da:20200723132358j:plain

トルクスくらい持ってるし。f:id:akizo_da:20200723132446g:plain チョットジマンシテミタf:id:akizo_da:20200723132548p:plain

で、結局

f:id:akizo_da:20200723132619j:plain

Dラーさんのお世話に。。。f:id:akizo_da:20200705205559g:plain ナンドモムショウデゴメンナサイ

で外して貰ったセンター吹き出し

f:id:akizo_da:20200723183229j:plain

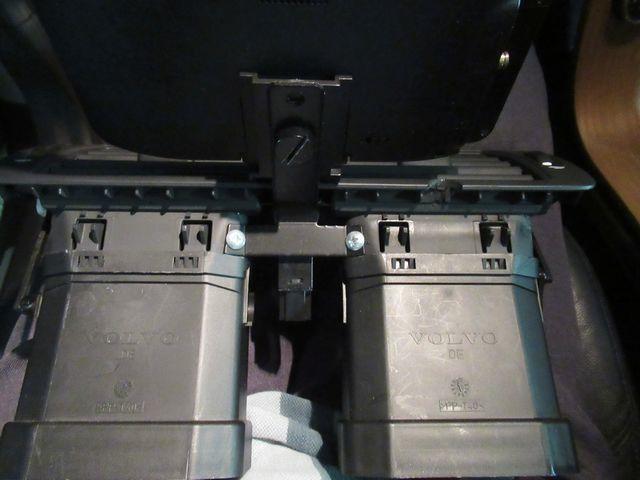

上4つのツメと

f:id:akizo_da:20200723183408j:plain

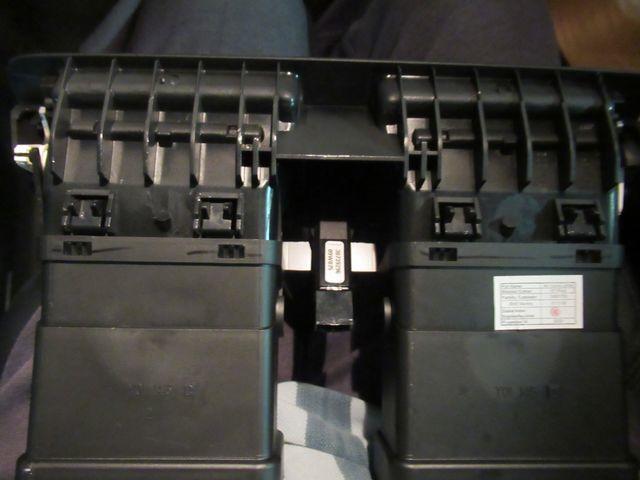

下4つのツメが

f:id:akizo_da:20200723183501j:plain

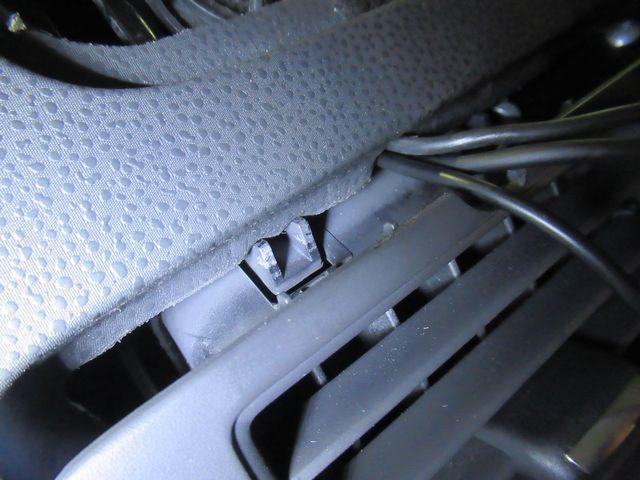

ここに嵌って固定される。

f:id:akizo_da:20200723183550j:plain

今度はセルフで出来るかな?

フルフローティングセンタースタックの後ろのパネルを外し

f:id:akizo_da:20200723183705j:plain

ケーブルを通す。

AUX端子(ミニステレオジャック)はコンソールBOX内なので

f:id:akizo_da:20200723183922j:plain

ケーブルは隙間に隠すとスッキリ。

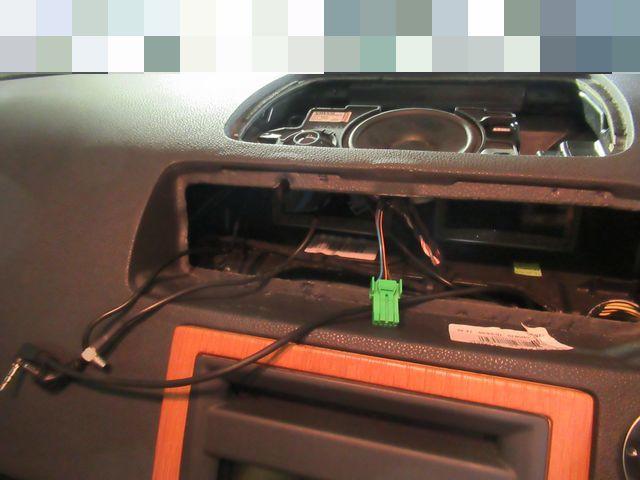

既設のダイバーシティアンテナ(の右側アンテナのみ)と電源ケーブルに音声ケーブルの3本

f:id:akizo_da:20200723184202j:plain

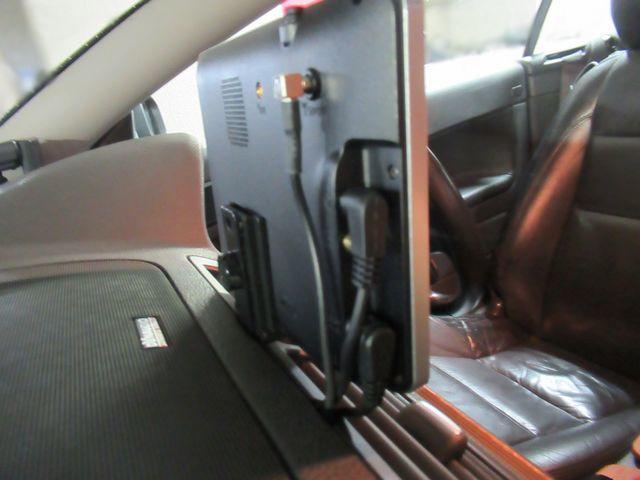

ハナっから気ついてりゃ1回で済んだんやけどーf:id:akizo_da:20200715232144g:plain

f:id:akizo_da:20200723184650j:plain

ま スッキリしたわ。f:id:akizo_da:20200723132446g:plain

しかし、液晶画面のバックライトはLEDだが画像が白っぽくて発色がイマイチやなー

10年前のモデルと比較するのは無茶かも知れんけど。

軽くなってるからビビり音は少ないかな?
