バイク用ETC FZ25に取付

中古の軽四登録のETCを物色してたが、安いモノは送料が高くて結局4野口程度の費用になってる。

自主運用のつもりだったが、バイクお仲間から「軽四用だとゲートが開かない事あった。」との情報。

うーむ どうしようかな。。。

中古のバイク用ETCはセパレートタイプは1諭吉を切ってない。

一体型だと9野口付近。

セパレートの方がすっきり取付できるが、本体とアンテナ(タイプによってはインジケータも)の取付が必要。

カウル付きタイプはアンテナを隠せてよりすっきりした取付ができる。

ネイキッドやストリート系はミラーマウントやハンドルポストにアンテナを取付る必要がある。

FZ25は格好だけはストリート系。(笑)

どうせハンドル付近にアンテナマウントするんだったら一体型でもええかな? でバイク用ETC中古物色スタート。

一体型を8野口で調達できた。



とある平日、仕事から別宅に戻って夕食摂ってからひと試合。

ETC搭載のために電源を何処から取れるか、どう配線するかを検討・確認。

自宅だと今まで調達して余ってる電線やコネクタが一杯あるが、ンなモン 別宅には無い。

それに中古ETCなんで配線も中途半端にしか付いてないし。

f:id:akizo_da:20191005210854j:plain

青い線がリアシート下のナンバー灯の電源。

このギボシを抜くと

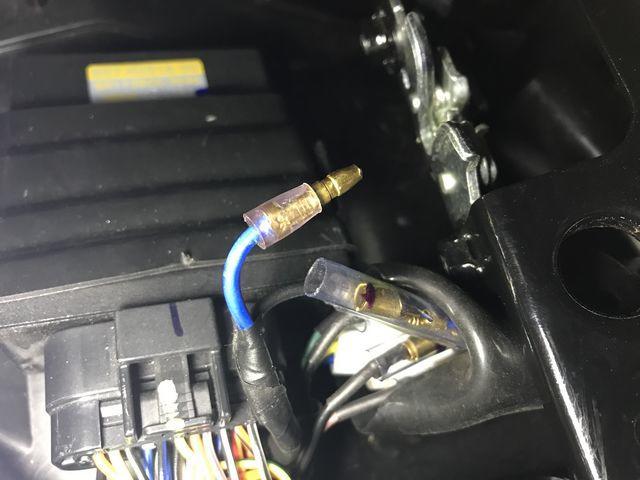

f:id:akizo_da:20191005213859j:plain

ナンバー灯が消える。

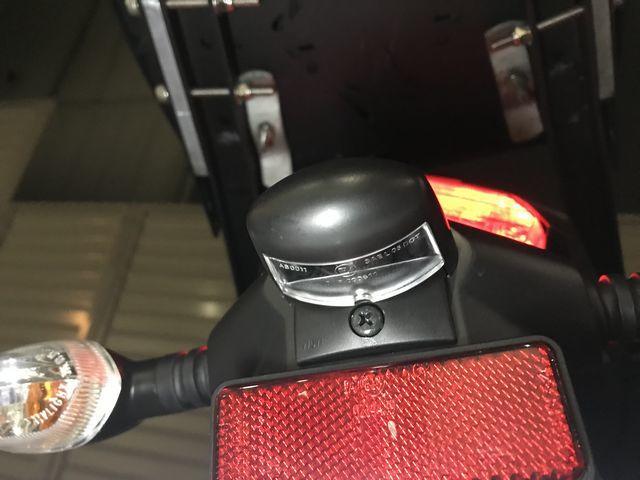

f:id:akizo_da:20191005213955j:plain

とまぁ こう書けば簡単に見付けた様だが、此処に至るまで3時間を要した。f:id:akizo_da:20190924211540g:plain

デジマルであちこちアタリ、ヒューズから分岐しようか等々 悩んでやっと見付けた。f:id:akizo_da:20190925220336g:plain

この日はここまで。



そして週末にベルサッサ f:id:akizo_da:20190924203838g:plain して別宅近くのホームセンターで配線材の調達に。

見付けた電源はギボシで分割できるので

f:id:akizo_da:20191005214821j:plain

コイツで分割 @316円

無きゃ自分で作ろうかと思ってたから手間が省けたわ。

しかし2個も要らんねんけどなーf:id:akizo_da:20190924202939g:plain



ギボシ分岐

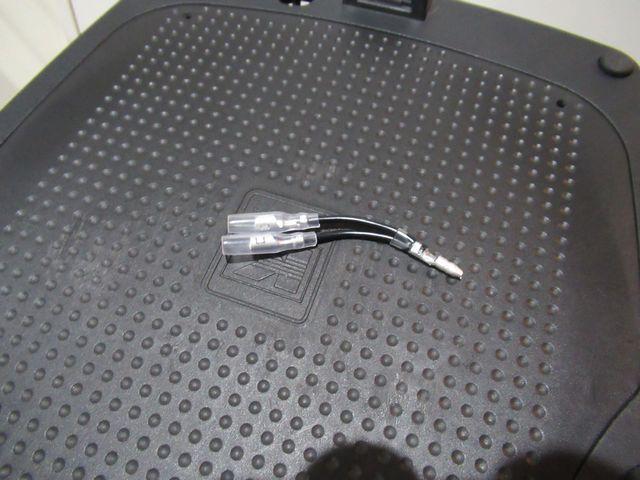

f:id:akizo_da:20191005215116j:plain

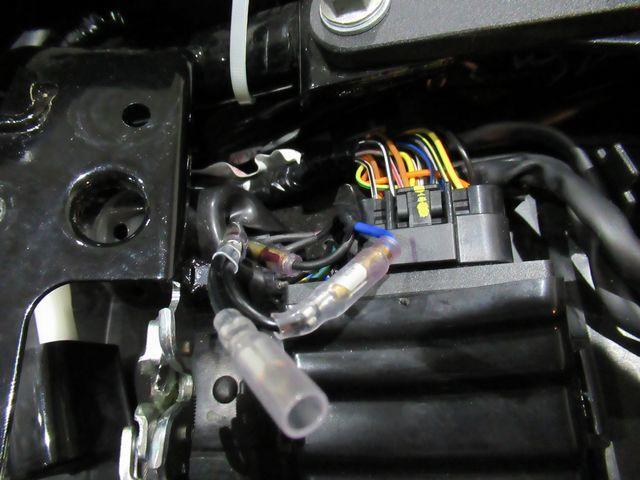

コイツをナンバー灯配線の割り込ませる。

f:id:akizo_da:20191005215127j:plain

ナンバー灯もちゃんと点灯。OKf:id:akizo_da:20190922205545g:plain

f:id:akizo_da:20191005215137j:plain



調達した中古ETCはこちら

f:id:akizo_da:20191005215504j:plain

(NET公開画像より)

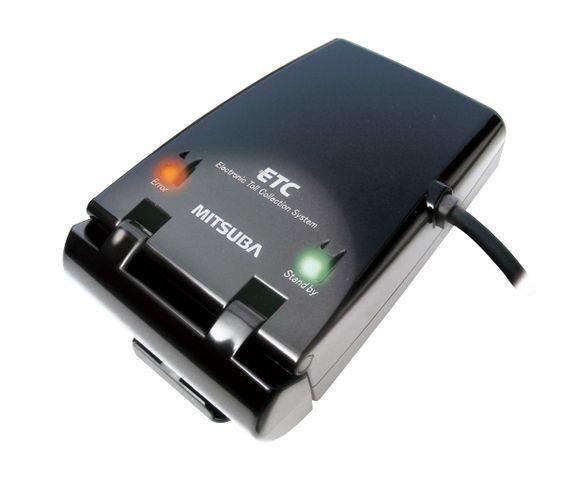

もちろん画像は新品。f:id:akizo_da:20190923190011g:plain ミツバサンコーワMSC-BE21

接続ケーブルが中途までしかない中古機やけど、よく見るとステーも付いてる。

f:id:akizo_da:20191005215901j:plain

(NET公開画像より)

プロトのETC-002

コイツだけで4野口するで。新品の¥価格やけど。

なので、8野口で調達したんやわ。f:id:akizo_da:20190923185926g:plain

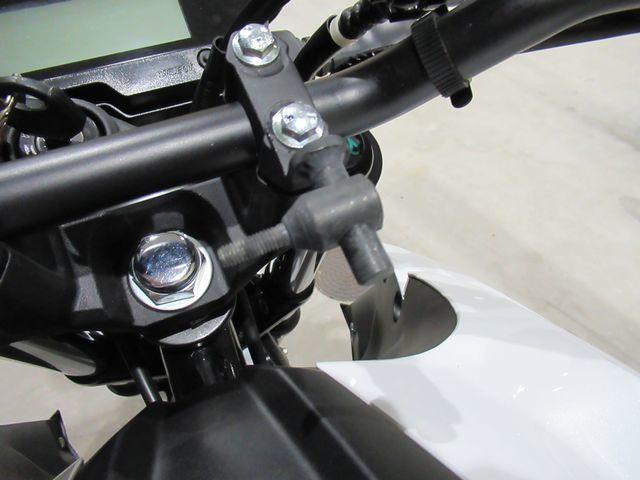

ETC取付位置を検討し、ステーベースを取付。

f:id:akizo_da:20191005220451j:plain

ミラーマウントよりハンドルポストに付けた方が、ハンドリング影響も少ないし、見栄えもマシやろ。

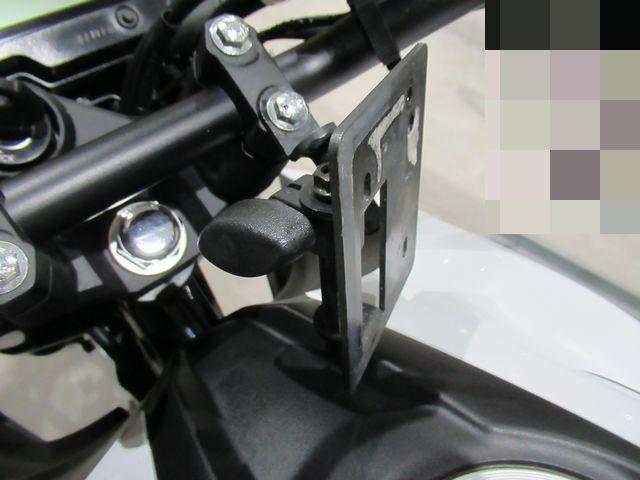

ベースの取付

f:id:akizo_da:20191005220503j:plain

位置調整。

f:id:akizo_da:20191005220513j:plain

この辺が良さそう。

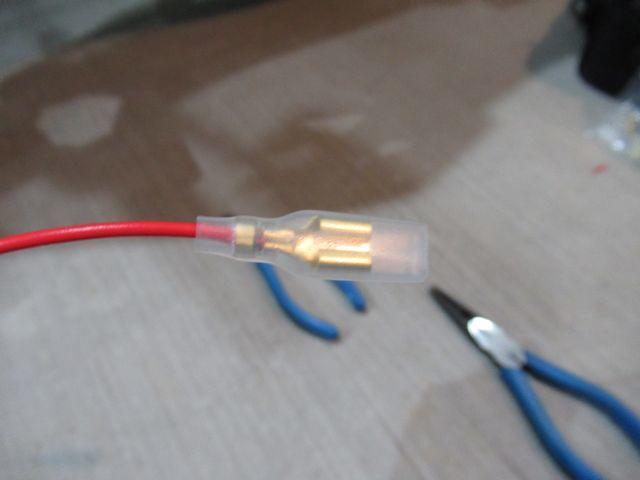

では配線コネクタ加工して

f:id:akizo_da:20191005221025j:plain

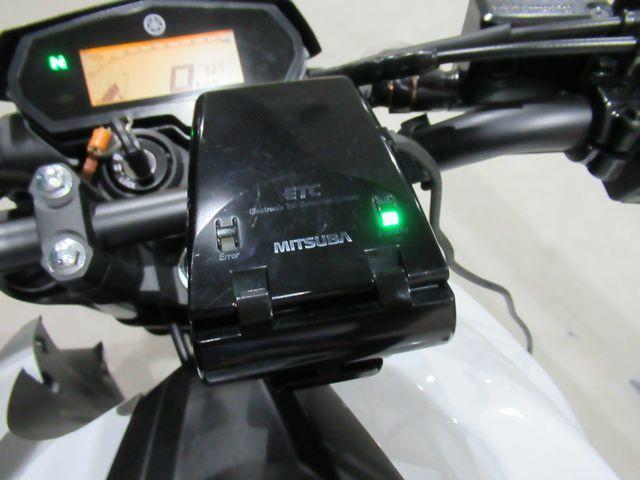

仮接続して動作確認。

f:id:akizo_da:20191005221112j:plain

OKOK。f:id:akizo_da:20190922205545g:plain

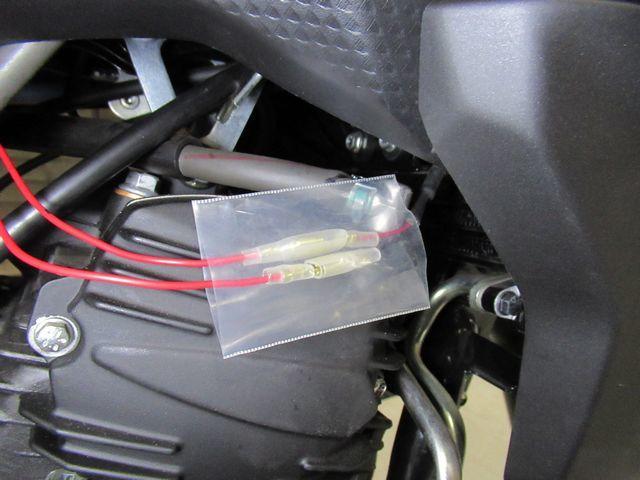

ETC本体から出ているケーブルとの接続はコネクタにせず平ギボシに。

f:id:akizo_da:20191005221128j:plain

ホームセンターに防水コネクタが売って無かったんよ。

ビニールで包んでビニテで巻いておいた。



電源分岐したギボシから給電。

電力小さいから問題無いやろ。

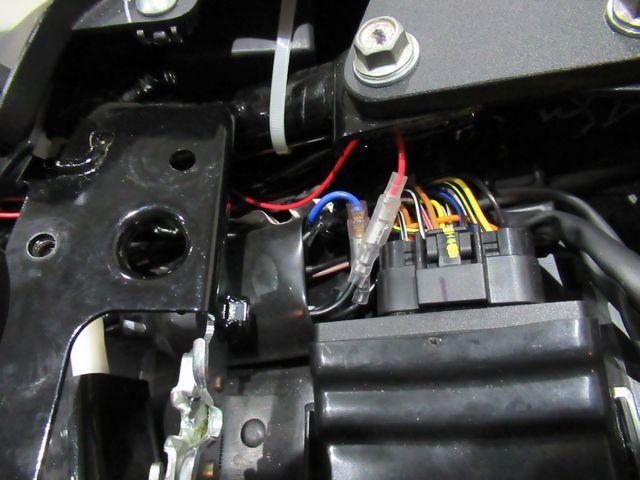

f:id:akizo_da:20191005221143j:plain

GND(アース)はバッテリー(-)に直接繋いだ。

ボディアースより確実 と言うよりコレ以上のアースは取れんがな。

配線固定処理してフィニッシュ。f:id:akizo_da:20190922202846g:plain

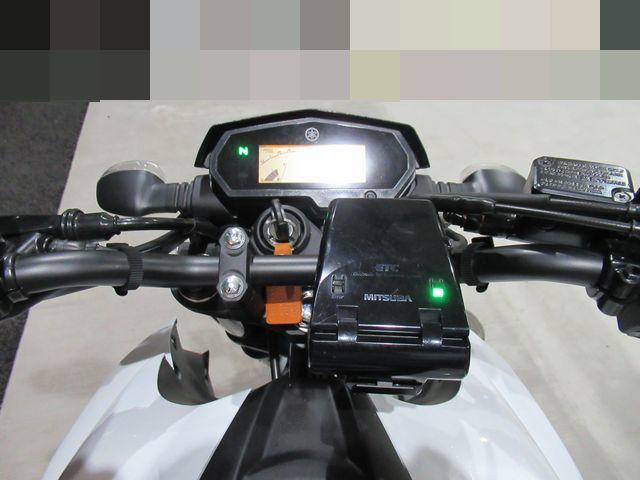

f:id:akizo_da:20191005221201j:plain

割とまともに取付できた。

この位置だとメーターを見えなくする事も無いし、動作ランプも目線下になるので気にならないわ。

これでETCゲート通行試験が出来る。



これまた要所しか書いて無いが、日付変更直前まで掛った。f:id:akizo_da:20190923185947g:plain

ま 趣味の一環やからええんやけど、疲れたわー f:id:akizo_da:20190924212714g:plain
